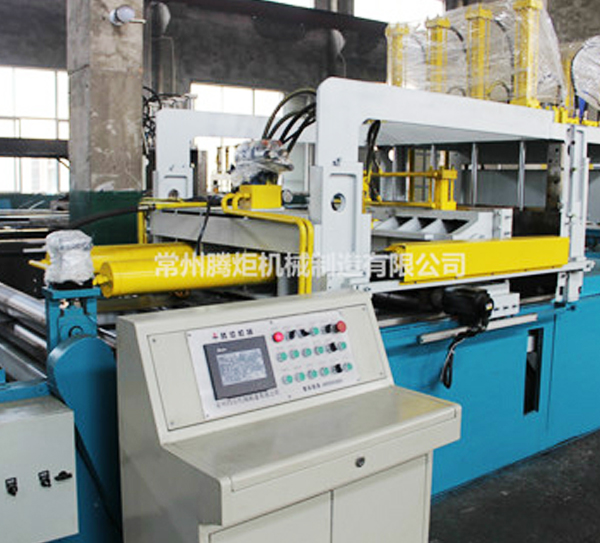

LBW1300-400立柱式波紋片成型機介紹

波紋片自動焊接機廠家對于LBW1300-400立柱式波紋片成型機介紹：

1、型號/名稱：LBW1300-400立柱式波紋片成型機

2、標準配置：臺灣品牌PLC而已觸摸屏數字自動控制加手動控制方式。

3、液壓部分：電機功率15KW，壓力可調。有效總流量大于100L/min，配水冷裝置。

4、該產品主要組成部件有放料架、導向機構、液壓成型、液壓剪斷等，該產品的床身、推板、尾板均為全鋼板焊接結構、閘模剪斷龍門為鑄造機構。

5、導向部分采用滾動的結構，在機床的整個長度方向上設有三處導向定位，導向?qū)挾瓤烧{(diào)，調節方式為左右旋絲桿自定心方式，調節范300-1300mm。進料側有液壓壓料進給裝置，可根據程序設定液壓夾緊，送料或松開。

6、液壓成型部件主運動導向（前后運動）的導軌采用鋼軌，模板的上下運動采用鋼軌，精度及穩定性較佳。

7、剪板機構采用剪板機結構，剪板機構獨立；剪板機構的位置可調整，滿足剪切長度要求。

8、放料架采用手動脹芯式主動放料結構，可夾緊卷料并定心。適應卷料內徑為460~520mm，卷料寬度1300mm。可載重5噸。

9、設備具有安全保護裝置，多處高有急停按鈕，可以實現在不同位置的急停操作，另有過載保護功能。
