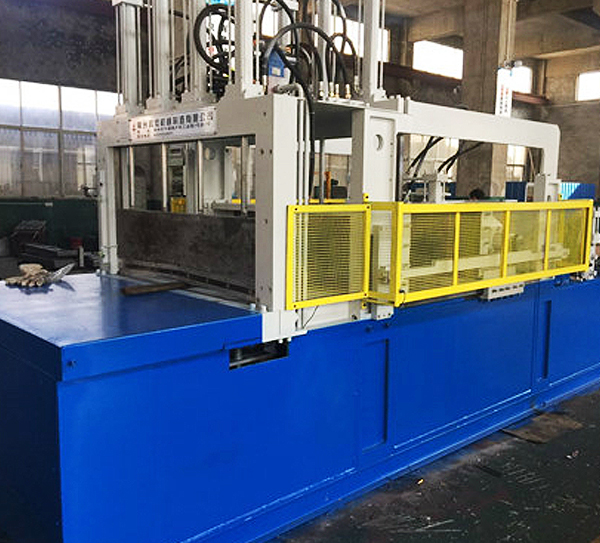

變壓器波紋片成型機：產品詳細介紹1、波紋片成型機主要由放料機、導向機構、液壓成型、液壓剪斷、自動焊接等部件組成，床身為全鋼板焊接結構。2、放料架采用液壓自動脹芯式主動放料結構，可自動夾緊卷料并定心；并帶壓料臂可防止卷料散開。適應卷料內徑，卷料寬度，可載重6噸。放料啟停有光電檢測開關控制。另設有開卷送料壓輥，此輥安裝在一個擺臂上，通過油缸使擺臂擺動從而使開卷機送料壓輥壓向主軸上的料卷，保證卷料在旋轉過程中部松散。3、導向部分采用兩邊滾動的結構，全自動波紋片油箱成型機，在機床的整個長度方向上設有三處導向定位，導向?qū)挾瓤烧{(diào)，調節方式為左右旋絲桿自定心方式，。進料側有液壓壓料裝置，可根據程序設定夾緊，送料或松開。4、液壓成型部件主運動導向（前后運動）的導軌采用HGH45直線滾動導軌，模板的上下運動采用鋼軌。；后模板（壓住材料后不前后運動的模板）處設有可調支撐，可在成型不同寬度的波紋板時調節支撐點。5、液壓剪斷部件用于波紋板得切斷并折出90°翻邊。剪刀上下運動由電磁閥控制，另加齒輪齒條同步機構。剪刀可以在前后方向移動（行程為200mm），以便在成型機繼續工作時跟隨并定位于兩組波紋板間的要求位置。且可以根據不同產品的要求，選擇折邊或不折邊。
